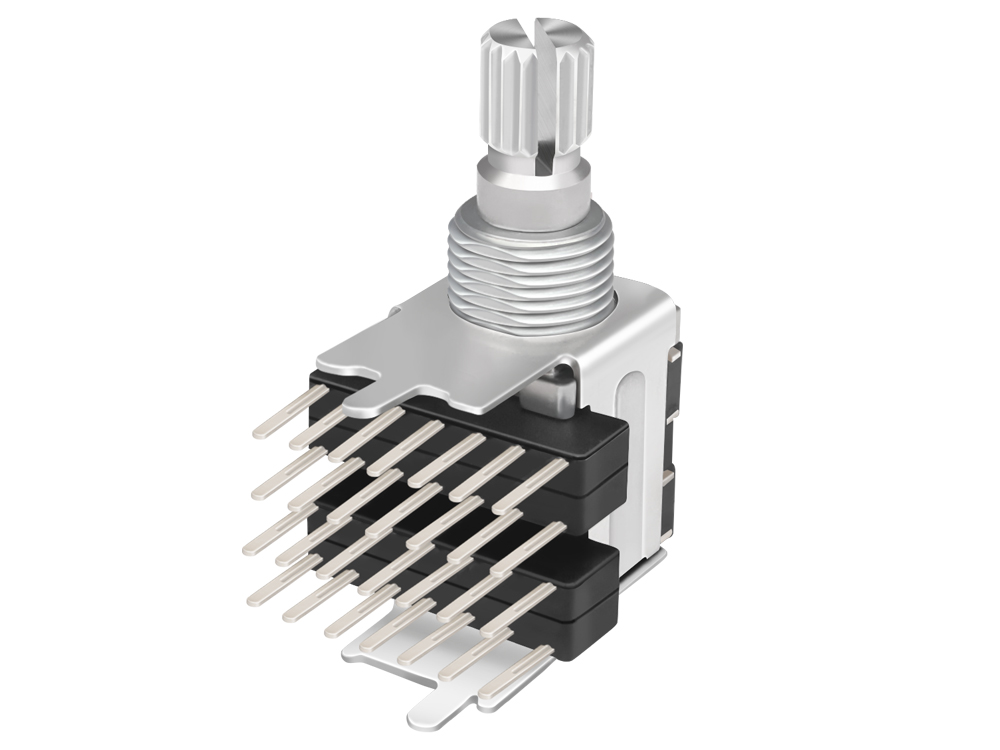

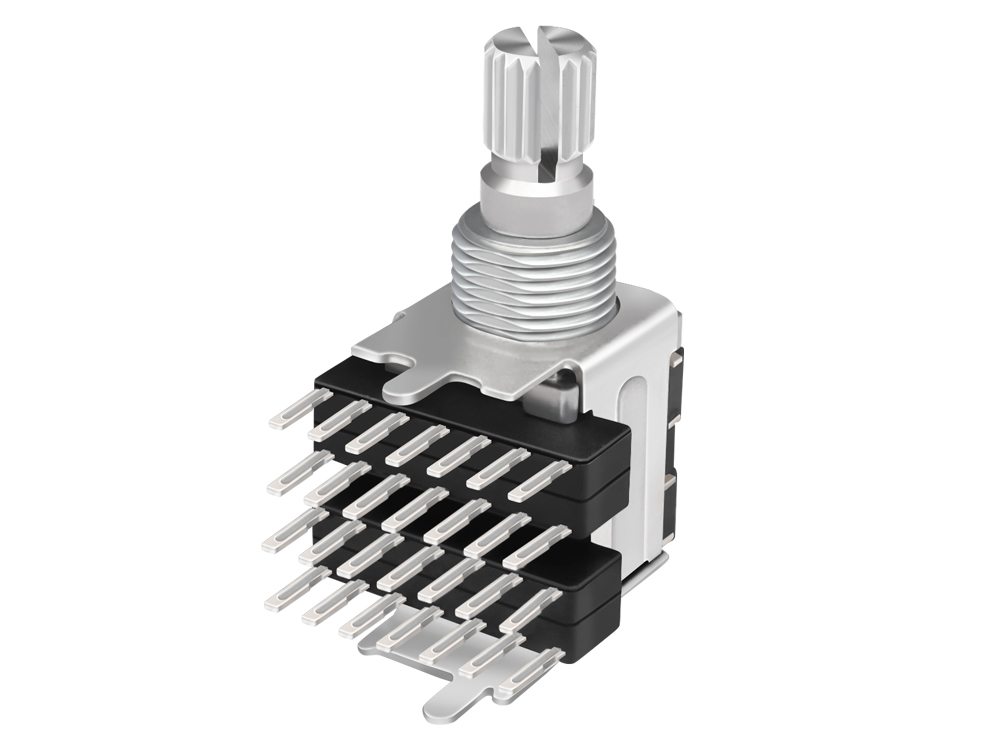

| 多路開關型號： | RS12/22 |
| 名稱： | 金屬軸旋轉型多路開關 |
| 主要規格: | 外形尺寸：13mm； 額定功率：DC 16V 0.5A； 接觸電阻：50mΩ Max ； 定位點數：2～6 個； 工作溫度： －20℃ ～60℃； 旋轉壽命：15,000次以上； |
| 產品特點： | 可以做2-6段，旋轉手感良好，定位感清晰、明顯，軸心形狀及長度可選擇。 |
| 應用領域： | 該產品適用于功放音響、調音臺、家用電器及其它其它電子設備上，主要起到音量調節、功能切換等作用。 |

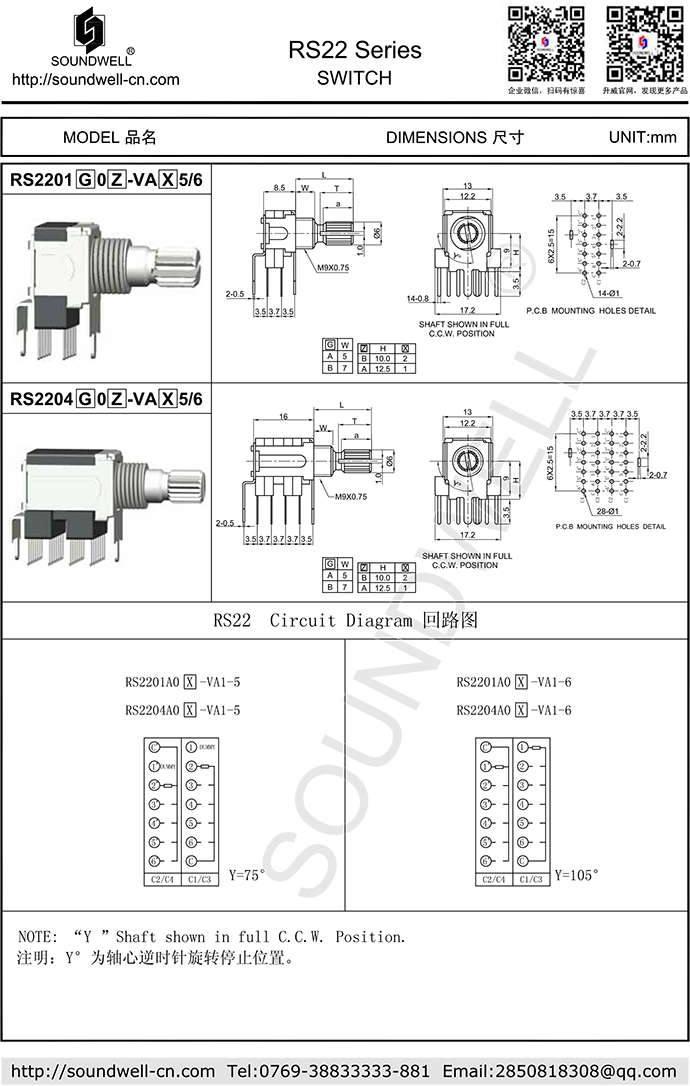

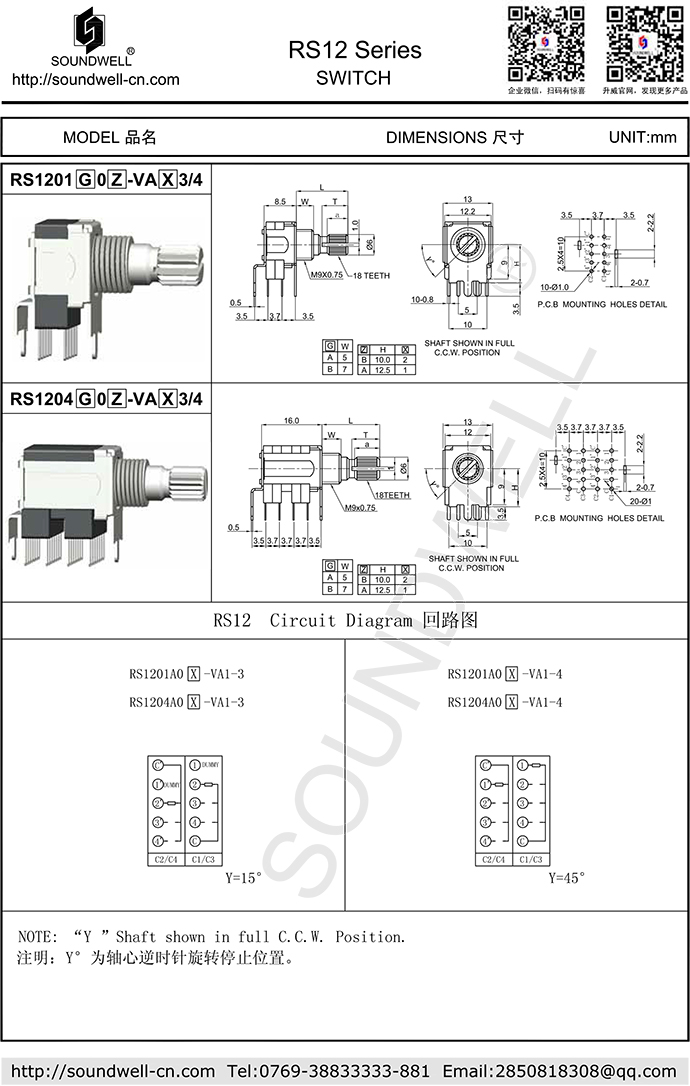

RS12/22多路開關產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩：100-600gf.cm
2、Step angle 每段角度：30°±3°
3、Shaft wobble軸擺動：1.0 x L / 30mm p-p 以下(L:安裝長度)
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：50mΩ Max
2、Rating Power額定功率：0.5A，DC 16V ；
3、Number of detent 定位點數：2～6 detents
4、Insulation Resistance 絕緣電阻：100 MΩ 1 Min at DC 500V
5、Dielectric Voltage 耐電壓：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life旋轉壽命：15,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
