【圖】音量電位器如何接線?
文章出處：m.591ccc.com
編輯：升威電子
發表時間：2017-05-08
用于調音的音量電位器,是大家常見的,有些朋友在找音量電位器的接線圖,在些升威電子將此音量電位器的接線圖找出來貢獻給大家參考!

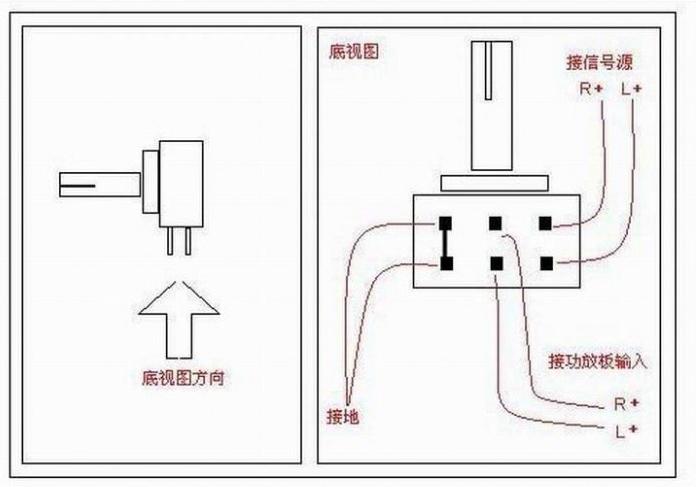

我們都知道音量電位器是三線對數式可變電阻,接線的方式為:中間頭接放大器輸入端!初線接地!尾端線接音頻信號輸出源!要用金屬外套屏蔽線連接!外套接地!

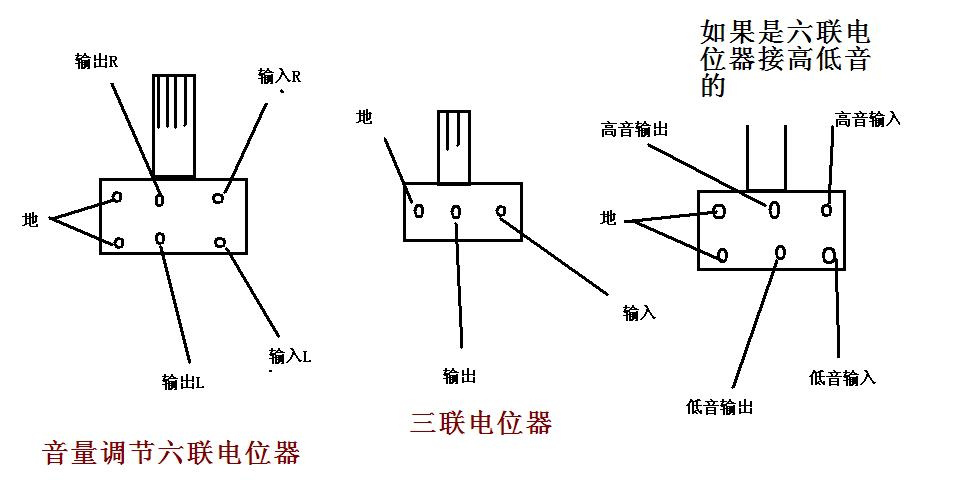

雙聲道兩只同軸!接線相同!接地分開!
.jpg)
廣東升威電子專業生產音量電位器26年,廣泛被客戶用于調音臺,收音機.......一些需要調音的設備,電位器型號齊全,規格多樣,總有一款能滿足您,找電位器廠家就找升威電子.
