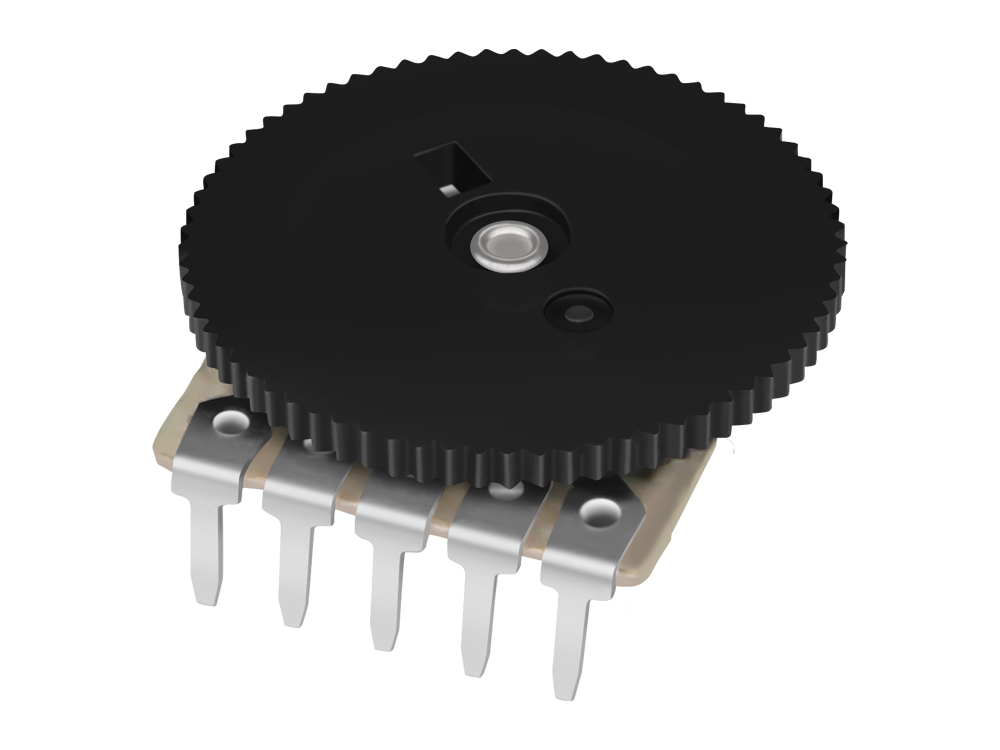

5腳撥盤電位器產品介紹

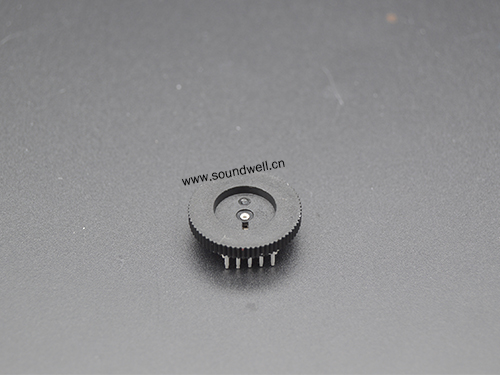

撥盤電位器型號：RC1001GAX0A-HA1
5腳撥盤電位器特點：厚度薄形化，節省了整機空間。旋鈕的厚度、安裝方式、使用電路可以選擇。
5腳撥盤電位器應用：耳機、收音機等
主要功能：調節音量等
5腳撥盤電位器產品規格參數
主要規格: 旋轉角度：270°±10°
額定功率：0.02W
最高使用電壓：DC 12V；
工作溫度： －25℃ ～70℃；
旋轉壽命：10,000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：10~70gf.cm
2、Total Rotational Angle 旋轉角度：270°±10°
3、Shaft Stop Strength 止檔強度：≥0.8Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.02W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如上為5腳撥盤電位器規格書，僅供參考，如需3腳撥盤電位器或者其它規格的撥盤電位器可咨詢升威電子右側客服。
